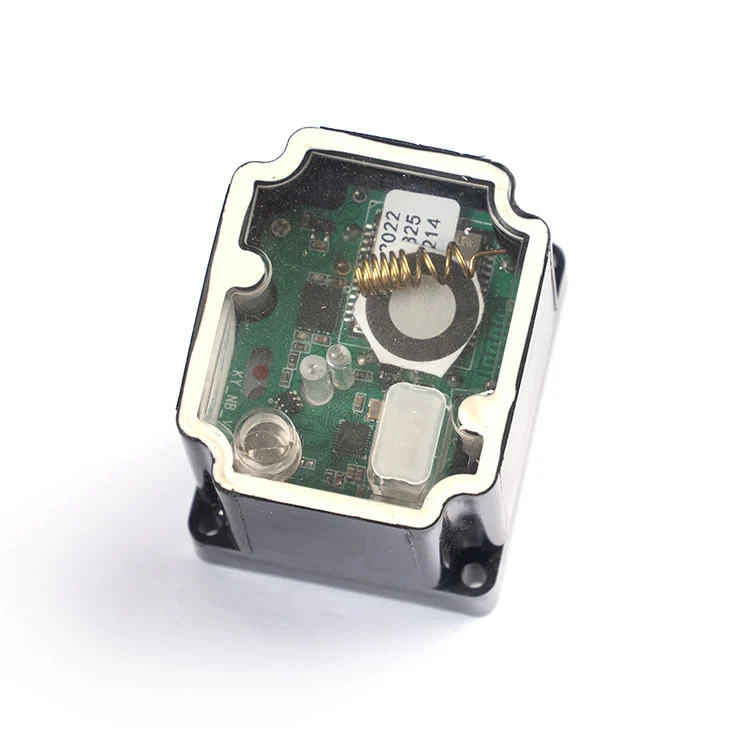

واٹر میٹر ماڈیولر ایکچوایٹر

ماڈیولر ایکچوایٹر اصل میں خریداروں کے لیے کیا حل کرتا ہے۔

زیادہ تر ماڈیولر-ایکٹیویٹر انضمام کے مسائل موٹر سے نہیں آتے ہیں۔ وہ والو کے سائز کے لیے غلط کمی کا تناسب، کرنٹ ڈرا بیٹری پیک کو توقع سے زیادہ تیزی سے نکالنے، یا کنیکٹر اور تار کی تعریفیں جو میٹر بورڈ سے میل نہیں کھاتے ہیں۔ یہ ایکچیویٹر ان تین ناکامی پوائنٹس کو براہ راست ایڈریس کرتا ہے۔

• دوہری تناسب والو کے سائز سے مماثل ہے۔DN15–DN20 کے لیے 2400:1 اور DN25 کے لیے 3700:1۔ 3700:1 ورژن DN25 والوز کے زیادہ سیٹنگ ٹارک کو سنبھالنے کے لیے ≥2.7 N·m فراہم کرتا ہے، جب کہ 2400:1 ورژن چھوٹے بوروں کے لیے رسپانس ٹائم ≤10 s پر رکھتا ہے۔
• بیٹری سے چلنے والے میٹروں کے لیے کم کرنٹ ڈرا۔آپریٹنگ کرنٹ ≤25 mA ہے 3.6V برائے نام پر، ایک لاک روٹر کرنٹ 450 mA کے ساتھ۔ کم آپریٹنگ کرنٹ ایکچیویٹر کو بیٹری پیک سے ضرورت سے زیادہ ڈرین کے بغیر چلانے کی اجازت دیتا ہے، جب کہ بند روٹر فگر آپ کے ڈرائیور سرکٹ کو بتاتا ہے کہ والو سیٹنگ کے دوران کیا توقع رکھی جائے۔
• PH-قسم 4P کنیکٹر، 6 تاریں۔4 سگنل لائنز کے علاوہ 2 پاور وائرز۔ کنیکٹر کا مقصد ماڈیولر میٹر پلیٹ فارمز کے لیے ہے جہاں ایکچیویٹر سخت وائرڈ ہونے کے بجائے بورڈ میں پلگ کرتا ہے۔
• مرطوب اور بیرونی میٹر کے گڑھوں کے لیے IP67۔ہاؤسنگ کو عارضی طور پر ڈوبنے اور دھول کے اندر جانے کے لیے IP67 کا درجہ دیا گیا ہے، جو آؤٹ ڈور میٹر بکس، زیر زمین گڑھے، اور مرطوب یوٹیلیٹی کیبنٹ کے لیے موزوں ہے۔

تکنیکی وضاحتیں خریداروں کو آرڈر کرنے سے پہلے تصدیق کرنی چاہیے۔

نیچے دی گئی جدول معیاری ماڈیولر ایکچیویٹر کنفیگریشن کی عکاسی کرتی ہے۔ جہاں آپ کا میٹر پلیٹ فارم مختلف وولٹیج، ٹارک وکر، یا کنیکٹر کنونشن پر کام کرتا ہے، ان پیرامیٹرز کو OEM جائزہ کے دوران اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

اگر آپ کا میٹر بورڈ ایک مختلف کنیکٹر استعمال کرتا ہے یا تار کی مختلف تعریف کی توقع رکھتا ہے، تو Kaiye کی انجینئرنگ ٹیم ہارنس کا جائزہ لے سکتی ہے اور ایک معیاری پلگ کو غیر مطابقت پذیر بورڈ میں لگانے کے بجائے مماثل کنفیگریشن تجویز کر سکتی ہے۔

وائرنگ اور کنیکٹر: انجینئر پہلے کیا پوچھتے ہیں۔

ماڈیولر میٹر پلیٹ فارمز کے لیے، ایکچیویٹر اتنا ہی اچھا ہے جتنا میٹر بورڈ، والو اسٹیم، اور انکلوژر کے ساتھ فٹ ہے۔ یہ ایکچیویٹر 6 تاروں کے ساتھ PH-قسم کا 4P کنیکٹر استعمال کرتا ہے: 4 سگنل لائنوں کے علاوہ 2 پاور وائر۔ پلگ کا مقصد سخت وائرڈ ہونے کی بجائے براہ راست میٹر بورڈ میں بیٹھنا ہے۔

پاور وائرنگ۔پاور جوڑی موٹر ڈرائیو کو فیڈ کرتی ہے۔ ڈرائیو سرکٹ کا سائز 450 mA کے لاک روٹر کرنٹ کے لیے ہونا چاہیے، چاہے عام آپریٹنگ کرنٹ ≤25 mA ہی کیوں نہ ہو، کیونکہ والو بیٹھنے میں مختصر طور پر زیادہ کرنٹ کا مطالبہ ہو سکتا ہے۔ میٹر بورڈ پر ریورس پولرٹی پروٹیکشن کی سفارش کی جاتی ہے اگر ایکچیویٹر فیلڈ سے بدلنے کے قابل ہو۔

سگنل کی وائرنگ۔4 سگنل لائنیں کھلی/قریبی کنٹرول اور پوزیشن فیڈ بیک رکھتی ہیں۔ اس سرکٹ کو ایک کنٹرول ان پٹ کے طور پر سمجھا جانا چاہیے، نہ کہ پاور لائن، اور اسے کمیونیکیشن ماڈیول سے آزاد رہنا چاہیے تاکہ کمیونیکیشن کی ناکامی والو کنٹرول کو غیر فعال نہ کرے۔

تار کی تعریف۔موجودہ پروڈکٹ کی دستاویزات 6 تاروں کو دکھاتی ہیں لیکن پروڈکشن سے پہلے اصل ڈیٹا شیٹ کے خلاف رنگ کی تعریفوں کی تصدیق ہونی چاہیے۔ خریداروں کو نمونے کی منظوری سے پہلے حتمی وائرنگ ڈایاگرام اور پن آؤٹ کی درخواست کرنی چاہیے۔

بڑھتے ہوئے انٹرفیس۔ایکچیویٹر والو اسٹیم اور بڑھتے ہوئے پیٹرن کے ارد گرد ڈیزائن کیا گیا ہے جو DN15–DN25 ماڈیولر سمارٹ میٹر والو باڈیز پر استعمال ہوتا ہے۔ حجم کے اجراء سے پہلے، خریداروں کو سٹیم اسکوائر، بڑھتے ہوئے سوراخ کی جگہ، اور میٹر ہاؤسنگ کے اندر ایکچیویٹر کی سمت بندی کی تصدیق کرنی چاہیے۔ کائی پروڈکشن آرڈر دینے سے پہلے مکینیکل فٹ چیک کے لیے نمونہ فراہم کر سکتا ہے۔

اگر آپ میٹر ہاؤسنگ یا مکمل والو اسمبلی بھی سورس کر رہے ہیں، تو ایکچیویٹر کے ساتھ مل کر جائزہ لیا جا سکتا ہے۔پانی کے میٹر شیلاور والو باڈی اسمبلی میں انٹرفیس کی مماثلت کو کم کرنے کے لیے۔

جہاں ماڈیولر ایکچوایٹر استعمال کیا جاتا ہے: والیوم پروجیکٹس کے لیے ایپلی کیشن فٹ

ایکچیویٹر کو ماڈیولر سمارٹ میٹر پلیٹ فارمز کے لیے رکھا گیا ہے جہاں بیٹری سے چلنے والا آپریشن، کم کرنٹ ڈرا، اور ایک پلگ ان کنیکٹر تیز رفتار عمل سے زیادہ اہمیت رکھتا ہے۔ عام حجم ایپلی کیشنز میں شامل ہیں:

• اسمارٹ رہائشی پانی کے میٹر (DN15–DN20)۔بلنگ کنٹرول، بقایا جات کے انتظام، اور اپارٹمنٹ کی عمارتوں اور یوٹیلیٹی کے زیر انتظام رہائشی کھاتوں میں رسپانس کے لیے ریموٹ اوپن/کلز۔ 2400:1 ورژن استعمال کریں۔
• بڑے بور کے رہائشی اور ہلکے کمرشل میٹر (DN25)۔جہاں والو سیٹنگ ٹارک زیادہ ہے اور قابل اعتماد بندش کو برقرار رکھنے کے لیے 3700:1 ورژن درکار ہے۔
• غیر بجلی سے چلنے والے میٹر کے گڑھےزیرزمین اور آؤٹ ڈور میٹر کی تنصیبات جہاں 220V مینز یا وقف شدہ پاور کیبلز ناقابل عمل ہیں، اور ایکچیویٹر میٹر کے بیٹری پیک سے چلتا ہے۔
• OEM میٹر پلیٹ فارم۔واٹر میٹر مینوفیکچررز کو ایکچو ایٹر سپلائی جو یوٹیلیٹی کو بھیجنے سے پہلے ماڈیولر ایکچیویٹر کو اپنے میٹر پروڈکٹ میں ضم کرتے ہیں۔

چونکہ ایکچیویٹر Kaiye کے وسیع تر واٹر میٹر کمپوننٹ پلیٹ فارم کا حصہ ہے، اس لیے متعدد اجزاء کی خریداری کرنے والے خریدار اہلیت اور لاجسٹکس کو مضبوط کر سکتے ہیں۔ اگر آپ کے پروجیکٹ کو میٹر کی سطح پر بھی وائرلیس کمیونیکیشن کی ضرورت ہے، تو ایکچیویٹر کو Kaiye کے ساتھ کام کرنے کے لیے ڈیزائن کیا گیا ہے۔وائرلیس پانی کا میٹرپلیٹ فارم آپ مکمل جائزہ بھی لے سکتے ہیں۔واٹر میٹر ایکچیویٹر رینجمتعلقہ ماڈلز کے لیے۔

معیار، مستقل مزاجی، اور "مینوفیکچرر" کا اصل میں یہاں کیا مطلب ہے۔

B2B خریداروں کے لیے، "مینوفیکچرر" کا مطلب پراسیس کنٹرول ہونا چاہیے، نہ کہ صرف ایک کیٹلاگ والی تجارتی کمپنی۔ Kaiye ایک ISO 9001 کوالٹی سسٹم چلاتا ہے، ایکچیویٹر اسمبلیوں کے لیے خودکار پروڈکشن چلاتا ہے، اور دو دہائیوں سے زیادہ عرصے سے واٹر میٹر ایکچویٹرز تیار کر رہا ہے۔ یہ ماڈیولر ایکچیویٹر اس پروڈکشن بیس سے تین ٹھوس طریقوں سے فائدہ اٹھاتا ہے:

بیچ کی مستقل مزاجیگیئرز کو کنٹرول شدہ طول و عرض میں مشین بنایا جاتا ہے۔ خودکار اسمبلی گیئر میش، ٹارک آؤٹ پٹ، اور رسپانس ٹائم میں یونٹ سے یونٹ کے فرق کو کم کرتی ہے — جب آپ ایک یوٹیلیٹی پروجیکٹ میں ہزاروں ایکچیوٹرز انسٹال کر رہے ہوتے ہیں تو یہ اہم ہے۔

آنے والا معائنہ اور آخری ٹیسٹ۔معیاری پیداوار میں موجودہ قرعہ اندازی، رسپانس ٹائم، اور والو ٹریول کے لیے فنکشنل چیک شامل ہیں۔ خریدار حجم آرڈر دینے سے پہلے معائنہ پروٹوکول اور نمونے لینے کے منصوبے کی درخواست کر سکتے ہیں۔

ٹریس ایبلٹی۔ماڈل کوڈ، پروڈکشن بیچ، اور ٹیسٹ کے ریکارڈ کو برقرار رکھا جاتا ہے تاکہ اگر کوئی فیلڈ ایشو ظاہر ہوتا ہے، تو متاثرہ آبادی کو پروجیکٹ میں ہر ایکچیویٹر کو مشتبہ تصور کرنے کے بجائے الگ تھلگ کیا جا سکتا ہے۔ کائی کے پروڈکشن بیس اور کوالٹی سسٹم کے بارے میں مزید معلومات کے لیے دیکھیںکمپنی پروفائل اور مینوفیکچرنگ کا جائزہ.

OEM حسب ضرورت اور حصولی کی شرائط

ماڈیولر ایکچوایٹر معیاری یونٹ کے طور پر دستیاب ہے، لیکن معیاری کا مطلب فکسڈ نہیں ہے۔ OEM اور پروجیکٹ کے خریداروں کے لیے، تکنیکی جائزے کے بعد درج ذیل اشیاء کو عام طور پر اپنی مرضی کے مطابق بنایا جاتا ہے۔

کیبل اور کنیکٹر۔کیبل کی لمبائی، وائر گیج، کلر کوڈ، اور کنیکٹر کی قسم آپ کے میٹر ہاؤسنگ اور اسمبلی فکسچر سے ملنے کے لیے بتائی جا سکتی ہے۔

وائر کی تعریف اور کنٹرول منطق۔اوپن/کلوز سگنل میپنگ اور پاور پولرٹی کو آپ کے میٹر بورڈ کے ساتھ جوڑا جا سکتا ہے۔

کمی کا تناسب۔اگر آپ کے والو کا سائز DN15–DN25 سے باہر آتا ہے، یا بیٹھنے کا ٹارک غیر معمولی ہے، تو متبادل گیئر ریشو یا موٹر ٹائر معیاری 2400:1 یا 3700:1 کنفیگریشن سے زیادہ مناسب ہو سکتا ہے۔

برانڈنگ اور پیکیجنگ۔پرائیویٹ لیبل مارکنگ، غیر جانبدار پیکیجنگ، اور پراجیکٹ کے لیے مخصوص لیبلنگ والیوم آرڈرز کے لیے دستیاب ہیں۔

کوٹیشن پر عام MOQ اور لیڈ ٹائم کی تصدیق ہوتی ہے۔ آرڈر کی مقدار اور اجزاء کی دستیابی پر منحصر ہے، معیاری ترسیل عام طور پر PO اور نمونے کی تصدیق کے 15-30 دن بعد ہوتی ہے۔

حصولی کے اکثر پوچھے گئے سوالات

ماڈیولر ایکچیویٹر کس ذہین واٹر میٹر کی تصریحات کے لیے موزوں ہے؟
ایکچیویٹر DN15–DN25 ذہین واٹر میٹرز کے لیے ڈیزائن کیا گیا ہے۔ DN15 اور DN20 میٹر کے لیے 2400:1 کمی، اور DN25 میٹر کے لیے 3700:1 کمی کا استعمال کریں، ہر ایک کیلیبر کے والو کنٹرول کے تقاضوں کے مطابق۔

کم آپریٹنگ کرنٹ (≤25 mA) کا کیا فائدہ ہے؟
کم آپریٹنگ کرنٹ بیٹری سے چلنے والے میٹروں کے لیے بجلی کی کھپت کو کم کرتا ہے، بیٹری کی تبدیلی کے چکر کو بڑھاتا ہے، اور آپریشن کے دوران گرمی اور شور کو کم کرتا ہے۔

کنیکٹر اور وائرنگ کنفیگریشن کیا ہے؟
ایکچیویٹر 6 تاروں کے ساتھ PH-قسم کا 4P کنیکٹر استعمال کرتا ہے: 4 سگنل لائنوں کے علاوہ 2 پاور وائر۔ آرڈر کرنے سے پہلے اصل پروڈکٹ ڈیٹا شیٹ کے خلاف تار کے رنگ کی درست تعریف کی تصدیق کریں۔

کیا کیبل، کنیکٹر، یا برانڈنگ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں کیبل کی لمبائی، وائر گیج، کلر کوڈ، کنیکٹر کی قسم، اور پرائیویٹ لیبل مارکنگ کو والیوم آرڈرز کے لیے مخصوص کیا جا سکتا ہے۔

باقاعدگی سے آرڈر کے لئے ترسیل کا وقت کیا ہے؟
ترسیل کا وقت عام طور پر 15-30 دن ہوتا ہے، اور ماڈل کی مدت اور آرڈر کی مقدار کی بنیاد پر کم یا زیادہ ہو سکتا ہے۔
